Cara Mencabut IC Eeprom Memori dengan Solder

KreasiParabola.com - IC eeprom memori adalah ic yang menyimpan firmware. Terkadang terjadi masalah di firmware sehingga ic ini harus dicabut untuk perbaikan.

Untuk mencabut IC Eeprom memori pada sebuah receiver bisa dilakukan dengan blower maupun solder. Kalau blower jarang yang punya dan harganya lumayan mahal. Sedangkan solder disamping harganya murah, yang punya juga banyak. Kalau tidak punya kita bisa meminjam kepada yang punya.

Mencabut IC Eeprom receiver cukup mudah. Patrinya empuk dan mudah meleleh. Tidak seperti mainboard komputer yang solderannya sangat keras dan sulit meleleh patrinya.

Alat Untuk Mencabut IC Eeprom Memori

Untuk mencabut IC eeprom memori receiver, alat yang digunakan cukup memakai solder dan tenol. Bisa pakai solder 30 watt asalkan baru. Kalau solder sudah lama, paling tidak yang 60 watt. Kalau solder 30 watt yang sudah lama panasnya kurang dan bisa menyebabkan rusaknya jalur pcb.

IC Eeprom memori pada receiver bentuknya smd atau biasa disebut IC laba-laba yang artinya IC ini hanya menempel pada pcb dan kaki IC tidak menancap tembus ke pcb.

Cara Mencabut IC Eeprom Memori

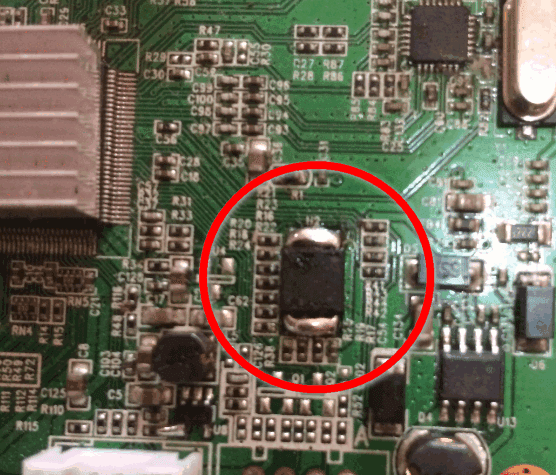

Untuk mencabut ic eeprom memori, kaki-kakinya dikasih tenol sampai menyambung semua. Gambarnya seperti ini:

Kaki IC Eeprom Mmeori 8 Sop

Setelah kaki-kaki dipenuhi dengan tenol, panaskan kedua tenol tersebut secara bergantian. Hati-hati memanaskannya, jangan sampai mengenai komponen lain.

Cara memanaskannya yaitu panaskan satu sisi dulu, setelah mencair kemudian panaskan yang satunya lagi. Setelah mencair, sisi sebelah yang tadi mencair sudah membeku tetapi masih panas. Cairkan lagi. Setelah bolak-balik dicairkan kedua sisi mencair semua karena saking panasnya, senggol ic, maka ic akan terlepas.

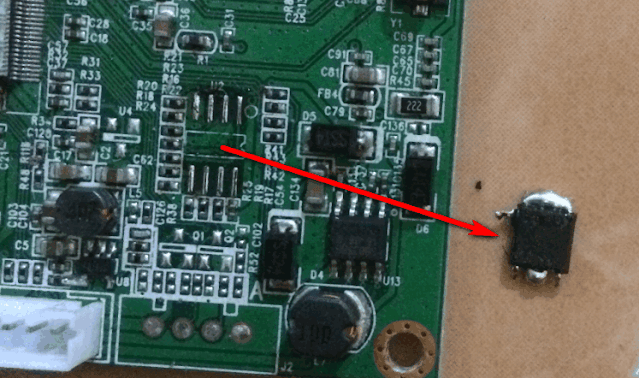

Cara mencabut IC memori flash receiver dengan solder

Bersihkan pcb dan memori dari tenol agar mudah memasangnya. IC ini tahan panas, jadi tidak perlu khawatir ic nya mati kepanasan.

Video Cara Mencabut IC Eeprom Memori

Berikut vide tentang cara mencabut ic eeprom memori menggunakan solder dan juga cara memasangnya di alat ch341a:

Demikianlah artikel tentang cara mencabut ic eeporm memori receiver dengan solder. Semoga bermanfaat.
