Cara Memasang 4 Lnb Secara Optimal

Cara Memasang 4 Lnb Secara Optimal - Pemasangan Parabola fixed dish (parabola tanpa penggerak) dengan 4 lnb tentunya tidak bisa dilakukan dengan sembarangan, karena masing-masing dari keempat lnb ini harus berada pada posisi yang tepat pada titik pantulan dish agar mendapat sinyal dari satelit yang di inginkan.

Secara umum, pemasangan parabola 4 lnb dalam satu dish bertujuan untuk menangkap 4 satelit yaitu:

1. Palapa d
2. Telkom 4
3. Asiasat 7
4. Asiasat 5

Dipasaran sudah tersedia 1 set 4 lnb dengan scalar ring yang siap pasang. Namun kenyataan dilapangan menunjukkan kalau 1 set lnb instan ini tidak mampu menjawab situasi. Terkadang 1 set lnb instan ini kurang pas dipasang pada dish tertentu.

Cara paling akurat adalah dengan menggabungkan sendiri 2 scalaring yang biasanya untuk pemasangan 2 lnb. Disamping caranya mudah, hasilnya juga memang benar-benar bagus dan maksimal.

Untuk merakit 4 lnb dengan 2 buah scalar ring caranya cukup mudah. Berikut langkah-langkahnya:

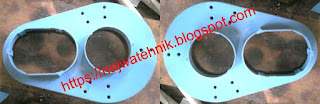

1. Persiapkan 2 buah scalar ring dobel (untuk 2 lnb)



Dari gambar diatas terlihat jelas dua buah scalaring atau ring horn yang masih utuh. Masing-masing scalar ring berbentuk twin lnb atau 1 ring untuk 2 lnb. Untuk merakit 4 lnb, 2 ring ini harus ditata agar 4 lnb yang dipasang bisa mengenai 4 titik fokus satelit yang akan di lock. Jarak antar lnb bisa berbeda-beda sesuai dish yang digunakan.

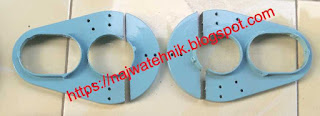

2. Kedua scalaring dobel tersebut dipotong seperti ini:



3. Buatlah penyambung untuk kedua scalar ring dari sisa potongan scalar ring
Penyambung scalar ring di lubangi dengan jarak sekitar 6,5 cm seperti ini:



Untuk lnb model sekarang cenderung agak kecil, jadi jarak lubangnya dibuat 6,2 cm saja.

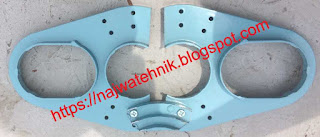

4. Kedua scalar ring di sambung dengan sambungan yang kita buat tadi
Jadinya seperti ini:


5. Tiang cangkul juga dibuat lubang dengan jarang yang sama sekitar 6,2 cm tadi
Gunanya untuk menyambung scalaring pada sisi sebelahnya:


Untuk gambar seperti diatas, nantinya posisi fokus atau tengan akan jatuh di lnb telkom 4. Ini ditujukan agar ke empat lnb bisa mendapatkan hasil yangmaksimal.

6. Pasang scalar ring ke tiang cangkul
Maka hasilnya menjadi seperti ini:


Tentu saja langkah nomor 6 ini hanya untuk parabola dengan tiang folus cangkul. Jika tiang fokusnya adalah tripot, maka penyambung scalarring dari sisa potongan scalaring (langkah nomor 3) kita buat 2 buah. Gunanya untuk menayambung kedua sisi dudukan lnb.

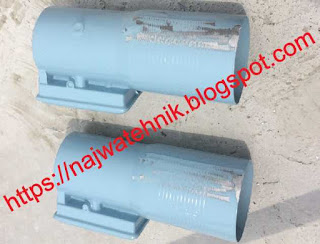

7. Kita kelupas cat lnb di kedua sisi yang akan menempel (lnb untuk telkom 4 dan lnb untuk asiasat 7)
Ini bertujuan agar kedua lnb yang menempel ini bisa melekat erat,. Karena kalau tidak dikelupas, maka catnya akan membuat licin. Sisi kedua lnb yang dikelupas catnya seperti ini:



8. Kemudian kedua lnb ini dimasukkan ke 2 lubang scalarring yang tengan dan dipasang baut cacing
Baut cacing bertujuan agar lnb bisa menempel kuat tidak goyang. Gambarnya seperti ini:

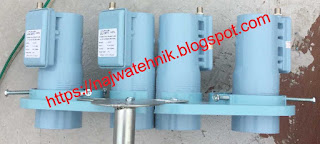

9. Kemudian kita pasang lnb yang untuk palapa d dan Asiasat 5 nya
Memasangnya seperti biasa, yaitu dengan baut yang sudah ada. Gambarnya seperti ini:


Jangan lupa jaral lnb nya disesuaikan dengan dish yang digunakan.

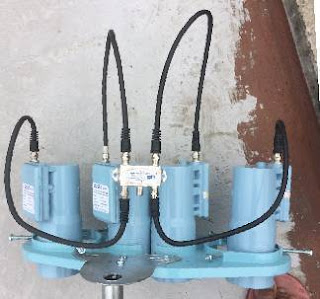

10. Kita pasang kabel jumper ke masing-masing out nb dan kita sambungkan ke switch
Harap hati-hati dan di cek dulu kabel rakitnya karena terkadang ada yang konslet pada konektornya.

Setelah perakitan beres, tiang fokus siap dipasangkan pada dish dan siap ditracking.

Artikel terkait:

• Jarak Akurat 4 LNB
• Cara Tracking Satelit

Demikianlah cara memasang atau merakit 4 lnb untuk satelit palapa d, telkom 4, asiasat 7, asiasat 5 dalam 1 dish. semoga dapat dipahami dan bermanfaat.
