Cara Seting dan Pasang Switch Parabola - Sebenarnya ada banyak macam switch yang digunakan pada antena parabola, namun yang umum digunakan hanyalah dua jenis saja, yaitu switch 22k dan diseq. Oleh karena itu artikel ini akan menjabarkan cara seting dua jenis switch ini.

Switch 22k berbentuk switch 2x1 yang artinya hanya untuk dua lnb satu receiver. Maksimal memang untuk 2 lnb saja karena terdiri dari pulsa 22k yang hanya bisa on dan off. On untuk 1 lnb dan off untuk lnb yang satunya lagi.

Switch diseq ini ada 2 jenis yaitu diseq 1.0 dan diseq 1.1. Umumnya yang digunakan adalah diseq 1.0 yang berbentuk switch 4x1. Digunakan untuk 4 lnb satu receiver. Walaupun switch diseq ada yang berbentuk 2x1 namun jenis ini sudah jarang ditemui dan hampir tidak ada lagi.

Kedua jenis switch ini (22k dan diseq), kinerjanya dikendalikan oleh receiver. Jadi receiver harus diseting pada pengaturan satelit sehingga switch ini bisa bekerja sesuai dengan yang kita inginkan.

Baca juga: Fungsi Switch Diseq dan 22k

Switch 22k

A. Gambar Switch 22k

Switch 22k ada yang model inside dan outside. Inside artinya switchnya ada dalam lnb atau ditanam dalam lnb. Sedangkan outside, switchnya merupakan unit tersendiri atau terpisah dari lnb. Fungsinya sama, hanya keberadaannya saja yang berbeda. Contohnya seperti gambar dibawah ini. (gambar kiri) 22k inside, (gambar kanan) 22k outside.

B. Cara Seting Switch 22k

Langsung saja saya jelaskan penyetingannya pada receiver. Untuk menseting switch 22k ini kita harus masuk ke pengaturan satelit pada menu receiver.

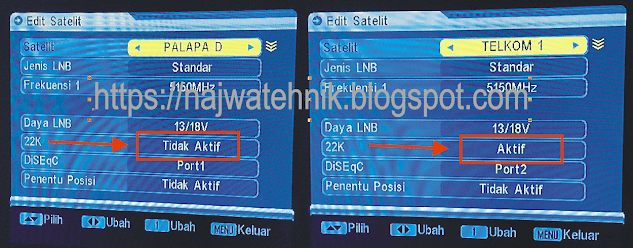

Dalam pengaturan satelit, setiap receiver memiliki tampilan menu yang berbeda-beda, walaupun berbeda tampilannya hampir sama. Contohnya seperti gambar dibawah ini:

Perhatikan tanda panah dan kotak yang berwarna merah. Pada bagian 22k, setingannya hanya ada dua mode, yaitu mode on dan mode off. Di receiver lain, dalam tanda kotak merah tulisannya belum tentu aktif dan tidak aktif, melainkan ada yang bertuliskan on dan off, nyala dan tidak nyala, hidup dan mati, dan lain-lain. Namun intinya sama saja.

Jika diseting pada mode aktif, maka dari receiver akan menyambung ke lnb yang dapat dari jalur 22k, sedangkan pada jalur 0k akan putus. Jika pada menu receiver diseting mode off, maka dari receiver hanya akan menyambung ke lnb yang dapat dari jalur 0k dan jalur 22k putus.

C. Cara Pasang Switch 22k

Cara pemasangan switch 22k ini cukup mudah, yaitu tinggal menyambungkan slot yang biasanya bertuliskan RCV ke receiver. Sedangkan slot yang bertuliskan 22k dan 0k masing-masing disambungkan ke 2 lnb. Amatilah gambar dibawah ini:

Perhatikan jalur yang berwarna merah. Pada gambar diatas terlihat jelas, jika 22k mode off, maka arus dari receiver akan masuk ke switch dan diteruskan ke slot 0k. Switch hanya akan meyambungkannya ke slot 0k saja. Sedangkan out 22k tidak dapat arus sama sekali (gambar kiri).

Ketika mode on, maka arus dari receiver hanya akan disambungkan ke out 22k, sedangkan out 0k tidak akan mendapat suplai arus (gambar kanan).

Switch Diseq 4x1

A. Cara Seting Switch Diseq

Untuk seting diseq ini, andah harus masuk ke menu pengaturan satelit. Gambarnya seperti ini:

Kira-kira pengaturannya seperti gambar diatas. Ada nonaktif, port 1, port 2, port 3, dan port 4. Jika diseting nonaktif, maka diseq tidak bekerja atau berada poda posisi default (port 1).

Jika diseting pada port 1, maka diseq hanya mensuplai ke port 1, jika diseting pada port 2, maka diseq hanya akan mensuplai port 2, jika diseting pada port 3, maka hanya akan mensuplai port 3, jika diseting pada port 4, maka hanya akan mensuplai port4 saja.

B. Cara Pasang Switch Diseq

Switch diseq 4x1 digunakan untuk pemasangan parabola 4 lnb. Bisa juga untuk 2 atau 3 lnb dan slot yang kosong bisa dibiarkan saja. Berikut penampakan pemasangan switch diseq 4 lnb:

Kinerja diseq seperti gambar diatas. Laju arus seperti pada jalur panah yang berwarna merah.

Demikianlah artikel tengtang switch diseq dan 22k baik di gambar, seting, dam pemasangannya. Semoha bermanfaat.
