Fungsi dan Kegunaan Switch 22k dan Switch Diseq

Fungsi Switch 22k dan Switch Diseq - Kalau kita memasang antena parabola dengan satu lnb, maka cukup dengan memasang kabel dari lnb langsung ke receiver. Namun kalu kita memasang lebih dari 1 lnb, bagaimana cara memasangnya? Untuk memasang 2 lnb atau lebih, kita memerlukan alat tambahan yang dalam perparabolaaan disebut Switch. Switch ini sistemnya elektrik.

Dalam perparabolaan, terdapat 2 jenis switch, yaitu switch 22k dan switch diseq. Sedangkan kedua switch ini juga ada dua bentuk, yaitu switch internal dan switch eksternal.


  1. Switch Internal atau Switch Dalam
  2. Switch inside adalah switch yang barangya atau rangkaian fisiknya tertanam atau ada didalam lnb. Lihatlah gambar berikut ini:

    Fungsi Switch 22k dan Diseq

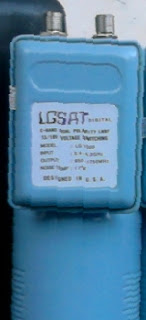

    Gambar lnb diatas itu outnya ada 2, tetapi bukanlah lnb dual out atau dual polarity, melainkan lnb singgel dengan switch 22k inside. Kerjanya sama dengan switch eksternal, hanya posisinya saja ada didalam lnb. Pada out nya ada tulisannya, 1 out ada tulisannya RCV yang artinya untuk dihubungkan ke receiver. Dan satunya lagi bertuliskan LNB yang artinya untuk dihubungkan ke lnb.

    Baca juga: Perbedaan lnb dual out dan dual polarity

    Cara kerjanya, jika pada receiver seting satelit 22k mode on, maka arus yang masuk ke rangkaian lnb gambar diatas akan putus dan arus tersebut keluar menuju lnb yang satunya. Jika 22k mode off, maka arusnya masuk ke lnb gambar diatas dan arus yang ke lnb satunya akan putus.

  3. Switch Eksternal
  4. Switch Eksternal adalah switch yang bentuk fisik switch itu terpisah dari lnb. Jadi perakitannya dibutuhkan kabel rakit untuk menghubungkan lnb ke switch. Bentuknya seperti gambar berikut ini:

    Fungsi Switch 22k dan Switch Diseq

    Itulah gambar switch 22k dan diseq eksternal. Gambar sebelah kiri adalah switch 22k eksternal dan gambar sebelah kanan adalah switch diseq eksternal.

  5. Fungsi dan Kegunaan Switch 22k dan Switch Diseq
  6. Cara kerja switch adalah memberi suplai arus atau memutus arus dari satu lnb ke lnb lainnya dengan sistem elektrik. Switch 22k dipergunakan untuk 2 lnb. Sedangkan diseq untuk 4 lnb.

    Didalam lnb terdapat sebuah modulator konvesi frekuensi yang menyebabkan output lnb tidak bisa diparalel ( disambungkan jadi satu) 2 lnb atau lebih. Jika output lnb di paralel, maka signal akan bertabrakan sehingga resiver tidak bisa mendeteksi signal tersebut.

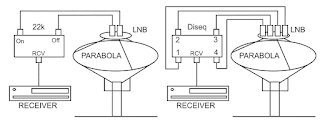

    Switch ini umunya digunakan untuk parabola fixed dish dengan 2 lnb atau lebih. Untuk lebih jelasnya dapat dilihat dalam gambar berikut:

    Fungsi Switch 22k dan Diseq
    Dari receiver hanyalah satu kabel. Untuk menghubungkan ke 2 lnb atau 3 lnb atau 4 lnb digunakanlah switch ini. Cara penyambungannya seperti gambar diatas. Untuk 3 lnb, bisa menggunakan switch diseq dan salah satu slot tidak digunakan. Slot yang tidak digunakan tidak mempengaruhi kinerja switch ini.
Switch ini dikendalikan oleh receiver, artinya receiver memberi perintah kepada switch untuk mengaktifkan lnb yang dikehendaki dan men non-aktifkan lnb lainnya yang tidah dikehendaki.

Baca juga: Switch Parabola dan Cara Setingnya

Demikianlah artikel tentang Fungsi dan kegunaan switch 22k dan diseq. Semoga bisa bermanfaat.
