Rangkaian Vertikal Horisontal Model Boost Converter

Rangkaian Vertikal Horisontal Model Boost Converter - Sebuah receiver dalam mensuplai tegangan arus ke lnb, salah satunya ada yang menggunakan sistem boost-converter. Sistem ini bekerja dengan cara menaikkan voltase kecil menjadi besar sesuai kebutuhan lnb. Kebanyakan receiver yang menggunakan model ini adalah receiver dengan kebutuhan suplai tunggal. Biasanya hanya menggunakan satu arus 12 volt saja untuk memenuhi semua kebutuhan daya pada rangkaian elektroniknya.

Guna memenuhi kebutuhan arus suplai ke lnb yang voltasenya 13 volt dan 18 volt, receiver ini menggunakan sistem boost-converter, yaitu ketika polaritas vertikal arus 12 volt dinaikkan menjadi 13 volt dan ketika polaritas horisontal arus 12 volt dinaikkan menjadi 18 volt.

Biasanya proses boost atau kenaikan arus 12 volt menjadi 13 volt dan 18 volt di jalankan oleh sebuah IC. IC ini dikendalikan oleh prosesor utama pada receiver. Ketika prosesor meminta 13 volt, maka IC ini mengeluarkan arus 13 volt dan ketika prosesor meminta 18 volt, IC ini mengeluarkan arus 18 volt.

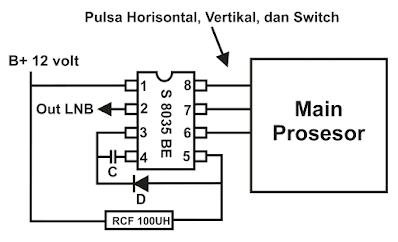

Seri IC yang digunaka bermacam-macam, salah satunya akan admin gambarkan rangkaiannya. Admin coba menggambarkan salah satu receiver, yaitu Venus Meteor HD. Receiver ini menggunakan arus tunggal sebesar 12 volt dari regulatornya. Receiver ini menggunakan IC dari STI dengan seri S8035BE dengan pin atau kaki sebanyak 8 kaki. Berikut gambar rangkaiannya:

Rangkaian Vertikal Horisontal model boost converter

Rangkaian Vertikal Horisontal model boost converter
Seperti itulah kira-kira skema boost converter dari receiver venus meteor HD dengan chip seri S8035BE. Untuk receiver lain cara kerjanya hampir sama seperti itu.
