Cara Pasang 2 LNB 2 Receiver Untuk Pemula
Diperbarui 17 Januari 2020 - Tutor Cara Pasang 2 lnb untuk 2 receiver atau untuk 2 tv ini untuk teknisi pemula. Di khususkan untuk menangkap satelit Palapa D dan Telkom 4. Tanpa trik khusus, tanpa modif, dan tanpa lain-lainnya. Karena ini untuk pemula agar tidak keliru dalam perakitannya dan tidak terjadi trobel.
Ketika kita membeli 1 set lnb 2 out (2 biji lnb) kita akan mendapatkan:

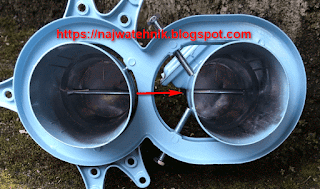

Perhatikan tanda panah pada gambar, disitu terlihat jelas kalau besi bulat dibuat sangat lurus. Ini bertujuan agar polaritas vertikal dan horisontal bisa sesuai antara dua lnb dan bisa menangkap sinyal dengan sempurna.
Untuk jarak antar lnb harus disesuaikan dengan dish yang akan digunakan. Setiap dish memiliki jarak yang berbeda-beda. Kalau belum paham silahkan baca: Jarak 2 Lnb Palapa d dan Telkom 4
Jika masih bingung jaraknya bisa bertanya di kolom komentar bawah. Setelah pemasngan lnb pada scalaring selesai, maka tiba saatnya untuk pemasangan kabel rakit. Ada 4 buah kabel rakit masing masing dipasang ke tiap-tiap output lnb. 1 lnb ada 2 out, jadi 2 lnb output nya ada 4. Cermatilah gambar dibawah ini:
Dari gamabar diatas terlihat kalau masing-masing lnb memiliki 2 out. Nah, 1 out dari satu lnb itu untuk 1 tv sedangkan 1 out lainnya untuk tv yang satunya lagi.

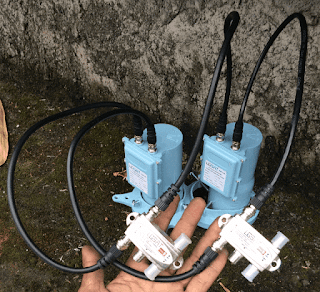

Kemudian setelah kabel rakit dipasang, Masing-masing ujung kabel rakit dihubungkan ke dua buah switch diseq. Penyambungannya seperti gambar dibawah ini:

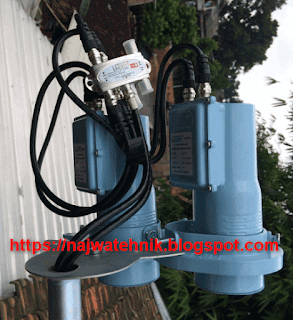

Pemasangan kabel rakit dan switch harus sesuai gambar diatas agar tidak terjadi trobel antar receiver nantinya. Setelah itu, masing-masing switch disambungkan ke kabel yang nantinya untuk dihubungkan ke receiver. 1 switch untuk 1 receiver.
Setelah semuanya beres, maka proses tracking siap dilaksanakan... Salam Tracking Satelit.
Baca juga:
Ketika kita membeli 1 set lnb 2 out (2 biji lnb) kita akan mendapatkan:
- 2 biji lnb 2r atau dual out
- 1 scalaring untuk 2 lnb
- 2 buah switch diseq
- 4 biji kabel rakit
- 1 plastik kecil baut untuk membaut lnb pada scalaring

Perhatikan tanda panah pada gambar, disitu terlihat jelas kalau besi bulat dibuat sangat lurus. Ini bertujuan agar polaritas vertikal dan horisontal bisa sesuai antara dua lnb dan bisa menangkap sinyal dengan sempurna.
Untuk jarak antar lnb harus disesuaikan dengan dish yang akan digunakan. Setiap dish memiliki jarak yang berbeda-beda. Kalau belum paham silahkan baca: Jarak 2 Lnb Palapa d dan Telkom 4
Jika masih bingung jaraknya bisa bertanya di kolom komentar bawah. Setelah pemasngan lnb pada scalaring selesai, maka tiba saatnya untuk pemasangan kabel rakit. Ada 4 buah kabel rakit masing masing dipasang ke tiap-tiap output lnb. 1 lnb ada 2 out, jadi 2 lnb output nya ada 4. Cermatilah gambar dibawah ini:

Dari gamabar diatas terlihat kalau masing-masing lnb memiliki 2 out. Nah, 1 out dari satu lnb itu untuk 1 tv sedangkan 1 out lainnya untuk tv yang satunya lagi.
Kemudian setelah kabel rakit dipasang, Masing-masing ujung kabel rakit dihubungkan ke dua buah switch diseq. Penyambungannya seperti gambar dibawah ini:

Pemasangan kabel rakit dan switch harus sesuai gambar diatas agar tidak terjadi trobel antar receiver nantinya. Setelah itu, masing-masing switch disambungkan ke kabel yang nantinya untuk dihubungkan ke receiver. 1 switch untuk 1 receiver.

Setelah semuanya beres, maka proses tracking siap dilaksanakan... Salam Tracking Satelit.
Baca juga:
176 komentar untuk "Cara Pasang 2 LNB 2 Receiver Untuk Pemula"
bisa lihat ini
Apakah ikut satelitnya? (misalnya receiver 1 posisi palapa maka receiver 2 juga palapa)
Jika iya, kemungkinan seting receiver 2 posisi tidak tepat. atau switch rusak, atau kabelnya gak nyambung dengan baik.
Palapa: 22k: off, diseq 1.0: 1/a
telkom: 22k: off, diseq 1.0: 2/b
Kl ya, bisa saja pengaturan satelit di receivernya salah, atau switch nya, atau kabel, atau lnb nya bermasalah, harus dicek satu persatu sampai beres
untuk venus solid 6 feet jarak palapa telkom sekitar 2,3 cm. Jangan lupa lnb lebih masuk kebawah dari scalaringnya paling tidak 2 cm lebih dikit.
cara menentukan jauh dan dekatnya jarak lnb bisa baca di Menentukan jarak lnb yang kurang tepat saat tracking
atau kemungkinan lain seting receiver kurang betul. diseting standar saja
saya pakai dual lnb,mohon pencerahan nya
Lebih lanjut silahkan bisa baca di Cara Menentukan Jarak Lnb yang Kurang Tepat
kemudian tambah 1 receiver lagi.
Apakah bisa 2 buah lnb 2r disambung ke multiswitch 2x4 dan dibagi utk 4rx tanpa adanya gangguan polaritas. ataukah memang khusus hrs menggunakan lnb dual polarity bila memang ingin menggunakan multiswitch. Terima kasih sebelumnya
kl mutiswitch itu pakainya polaritas saja. kl multiswitch 2x4 ya untuk 1 lnb saja.
pakai lnb 2r bisa, asalkan jarak receiver ke lnb tidak terlalu jauh. kl jaraknya jauh, maka akan terjadi trobel di polaritas horisontalnya
Sementara lnb 2r hanya bisa utk 2 receiver tanpa perlu multiswitch.
Seperti itukah admin? Terima kasih bnyk utk ilmunya 🙏🙏
kl lnb 2r memang diperuntukkan 2 receiver saja dengan switch sendiri-sendiri.
kl gak ada sinyal berarti salah satu out lnbnya rusak. kl lnbnya rusak coba buka lnb. periksa jalur out yg gak ada sinyal tadi, biasanya ada jalur yg putus atau kadang juga terjadi short.
#untuk komponen lnb bagian atas tidak rusak mengingat out lnb yg satunya bisa hidup(ada sinyal)
terima kasih.
mungkin kabelnya kepanjangan bro, mengingat matrix burger s2 mp2 memiliki penangkapan yg sangat2 buruk. jauh lebih buruk dari rx mp2 jadul
untuk membedakannya silahkan dilihat dusnya. jika memang dusnya lnb dual out, maka lnb tersebut memang diperuntukkan dual out. atau tanya ke penjualnya, apakah lnb tersebut dual out atau switch inside.
Pak mau nanya, saya punya dish telkomvision lnb cband tambah CSR. Klo untuk nembak/ngelock palapa D ataw telkom bisa tdk yah tks
kl mnc group yg mpeg4 juga gak mampu, sinyalnya jg kecil
kl mnc groub yg mpeg2 mungkin bisa cz sinyal lumayan besar. tp sy lom pernah nyoba
yang saya tanyakan
tinggal beli 1 buah lnb c band yang dual output kan ?untuk palapa saja atau harus ganti dua2nya ?
jadi skemanya 1 output untuk telkom 2 output palapa yang palapa pake Diseq nah kalo yang telkom pake apa alat untuk gabungnya ?
kemungkinan kesalahan yang terjadi:
==> seting di receivernya.silahkan baca switch parabola dan cara setingnya
==>Jarak Lnb. Silahkan baca: Menentukan jarak lnb yang Kurang Tepat
==>Trackingnya. Silahkan baca: Tracking Satelit untuk keakuratan sudut Deklenasi, Elevasi, dan Azimuth
Jika sambungan dan seting satelit sudah benar kok ttp trobel, maka artinya ada komponen yang rusak
kl lnb bagus, switch bagus pastinya cling.
Lnb nya juga dicek, silahkan baca: Perbedaan Lnb Dual Out dan Dual Polarity
mohon bantuannya pak
trims
1. kalau singgel, bisa membeli 1 biji lnb dual out, 1 divider, dan 1 diseq 4x1. 2 lnb yang sudah ada dipakai 1 dan 1 nya tidak terpakai. Lnb yang beli (dual out) untuk nangkap satelit palapa, sedangkan lnb singgel yg sudah ada bisa untuk telkom dengan tambahan divider
2. kalau lnb yg sudah ada adalah lnb dual out, maka tinggal tambah 1 diseq 4x1
Kalau di ganti pol H nya jadi normal Dan pol V rusak bisa ga Yaa.
Dan Gimana caranya...!!!
Yang di puter lnb palapa / telkom gan
Keduanya juga Sama problemnya channel pol H ga nyangkut.
Punya Ane fokusnya di palapa gan,
Kl sudah ada 1 out, tinggal beli lnb 2 out 1 biji untuk satelit palapa d, sedangkan untuk yang 1 out bisa untuk satelit telkom 3s dengan ditambah divider
Tanpa betulin lnb masih bisa dipakai bro. 1 lnb dual out untuk palapa d. Lnb yang rusak pol h bisa dipakai untuk telkom. Caranya posisi polaritas dibalik. 0 derajat mengarah utara/selatan. Otomatis nantinya antv, trans tv, trans7 bisa masuk dengan posisi di receivernya polaritas v. Baca juga: Merubah polaritas vertikan untuk telkom 3s
Makasih seblumnya
Saya punya 1 dish solid dual receiver di pakai di dua rumah berbeda, dan punya 1 dish ninmedia yang saya pakai di TV lain juga, kalau saya mau gabung dish solid sama ninmedia pakai alat apa gan?
Untuk 2 lnb - 2 reciver,, diseqc switch 4x1 nya, bisa di ganti dengan 2x1..
Mksh..
