Cara Flash Ulang Receiver Dengan Alat CH341A

Cara Flash Ulang Receiver Dengan Alat CH341A - CH341A adalah sebuah alat yang berbentuk kecil dengan harga murah. Mamun memiliki kemampuan paling ampuh nomor wahid dalam mengatasi berbagai permasalahan firmware alat elektronik.

Peralatan elektornik berbasis eeprom memori seperti receiver parabola, stb tv digital, led tv, laptop, dvd, router wifi, dan lain-lain yang mengalami gangguan dalam sw eeprom memori dengan mudah disembuhkan dengan ch341a ini.

Kalau saya bekerja di bidang parabola, tentu saja selalu menggunakan alat ini untuk flash ulang receiver entah itu kena mode on, mati suri, ataupun mata merah.

Cara Menggunakan CH341A

CH341A bisa dijalankan menggunakan pc/laptop ataupun hp android yang suport otg. Untuk pc/laptop, alat ini juga butuh driver seperti perangkat lainnya agar terkonek ke pc/laptop.

CH341A bekerja dengan cara mengisi atau menghapus atau membaca data firmware yang ada dalam eeprom memori. Oleh karena itu, alat ini harus disambungkan ke ic eeprom memori yang akan di flash.

Bisa dengan menyambungnya dengan clip on yang banyak dijual di market place ataupun ic eeprom memori dicabut dan ditempelkan ke ch341a. Kalau saya dari dulu selalu mencabut memorinya dan memasang di chk34a agar hasil maksimal karena tidak terganggu dengan mainbard tempat ic eeprom memori berada.

Cara Flash Ulang Receiver Dengan Alat CH341A

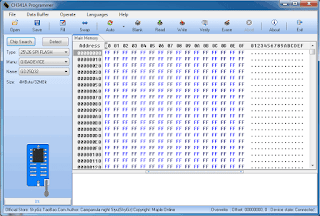

Buka tool CH341A programer, maka akan tampil seperti ini:


Cara flash receiver dengan CH341A


Setelah terbuka, cek tulisan kecil dibagian pojok kanan bawah. Jika sudah tersambung, disitu ada tulisan "Device state: Connected" berwarna hitam. Itu menandakan kalau driver sudah terinstal, jika tulisannya "Device state: NotConnect" berwarna merah, berarti driver belum terinstal.

Kemudian klik detect, tool ini secara otomatis mengenali tipe flash memori milik kita. Tidak semua tipe memori dapat dideteksi tool ini, tapi jangan khawatir. Walaupun seri dari meori kita tidak terdeteksi tipenya, namun tetap bisa di flash dengan alat ini. Caranya kita isi kolom-kolom yang ada disebelah kiri secara manual. Berikut pengisian kolom secara manual:

Cara flash receiver dengan CH341A

Kemudian lihatlah deretan menu pada gambar diatas. Menu-menu ini memiliki fungsi sendiri-sendiri. Berikut penjelasannya:
  • Open. Berguna untuk membuka software yang akan dimasukkan ke memori.
  • Save. Gunanya untuk menyimpan software. Misalkan kita ingin mengcopy sofware sebuah receiver yang masih normal, maka kita bisa mengklik read, setelah read selesai kita bisa men Save nya.
  • Fill. Gunanya untuk mengedit software. Kalau hanya mengupgrade receiver mati suri ini tidak diperlukan.
  • Swap. Gunanya seperti Fill.
  • Auto. Gunanya untuk menjalankan beberapa menu sekaligus. Dimenu auto terdapat tombol dropdown. disitu ada pilihan apa saja eksekusi yang akan dilakukan dengan tombol auto
  • Blank. Berguna untuk mengecek apakah memori kita koson atau ada isinya.
  • Read. Fungsinya untuk membaca software yang ada pada memori kita.
  • Write. Fungsinya untuk mengisi software yang sedang terbuka ke dalam memori
  • Verifi. Fungsinya untuk memverifikasi data yang sudah dimasukkan kedalam memori
  • Erase. Berguna untuk menghapus data yang ada dalam memori kita.


Seperti itulah gambaran fungsi menu pada tool ch341a. Sedikit panduan untuk mem flash sebuah memori:
  1. Cara otomatis. Klik Open untuk membuka software yang akan dimasukkan. Kemudian klik auto, maka proses akan berjalan sampai selesai.
  2. Cara satu persatu. Klik Open untuk membuka software yang akan dimasukkan, kemudian klik erase, maka memori akan kosong. Kemudian klik write maka software akan dimasukkan kedalam memori. Klik Verify agar data yang masuk sempurna.
Untuk membackup data pada memori receiver normal. Klik write. Setelah selesai, klik Save dan simpan ditempat yang anda inginkan.

Update 23 April 2018
Ch341a ini bisa untuk mengeflash berbagai perangkat. Walaupun tipe file disuport dalam tool ch341a ini hanya ekstensi .bin .rom dan .hex, namun tool ini sebenarnya bisa mengeflash dengan ekstensi lainnya seperti .abs. .ap dan lain-lain.

Caranya klik open, kemudian klik Files of type, kemudian pilih all file. Maka semua file akan muncul.

Cara flash receiver dengan CH341A

Setelah Files of type di pilih All file, maka semua file akan muncul dan silahkan buka file yang akan dimasukkan ke memori. Kemudian lakukan proses pengisian.

Program yang digunakan tidak harus ch341a programmer karena terkadang tool ini mengalami eror. Yang terbaru dan lebih stabil anda bisa menggunakan as programmer. Caranya silahkan baca: Cara menggunaka AsProgrammer.

Demikianlah artikel tentang flash ulang receiver menggunakan ch341a. Semoga bermanfaat.
