Cara Merakit 2 lnb untuk Palapa D dan Telkom 4

Merakit 2 lnb untuk Palapa D dan Telkom 4 - Di Indonesia, untuk mendapatkan semua siara TV nasional lewat antena parabola, harus bisa menangkap dua satelit. Dua satelit ini adalah satelit Palapa D dan Telkom 4. Untuk bisa menangkap kedua satelit ini, sebuah parabola fixed harus  memakai dua buah lnb.

Beruntunglah dua satelit Palapa d dan Telkom 4 pancaran sinyalnya menggunakan sistem linear, sehingga bisa diterima dengan  menggunakan lnb C-Band biasa yang beredar dipasaran tanpa melakukan modifikasi. Coba kalau pancarannya menggunakan sistem circular, tentu lnb nya harus dimodif dulu.


Merakit lnb memiliki peranan sangat penting dalam pemasangan antena parabola karena letak lnb berada pada tempat yang menjadi fokus pantulan sinyal dari dish. Jika kurang tepat dalam merakit dua lnb ini, maka bisa dipastikan hasilnya juga tidak optimal karena posisi lnb tidak tepat di titik fokus pantulan dish.

Posisi 2 lnb harus sesuai dengan posisi 2 satelit, artinya jaraknya harus sesuai dengan jarak satelit yang ditangkap. Cara Merakit 2 Lnb tergolong cukup mudah karena hanya memasang 2 satelit saja. Scalaringnya juga sudah instan untuk merakit 2lnb, tidak perlu modifikasi lagi.

Lain halnya jika merakit 3 atau 4 lnb, kesemuanya harus pas dengan posisi satelit yang ditangkap. Bisa saja 2 satelit sudah pas tetapi yang satu belum pas. Kalau ada salah satu satelit yang belum pas tentunya hasilnya juga kurang maksimal. Ditambah lagi scalaringnya juga harus dimodif dulu.


Berikut penjelasan tentang cara merakit 2 lnb agar pemasangan antena parabola hasilnya optimal. Tutor ini difokuskan untuk menangkap sinyal Satelit Palapa D dan Telkom 4

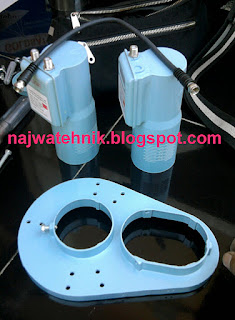

Yang dibutuhkan adalah 2 buah lnb beserta switch dan scalaringnya. Seperti yang terlihat pada gambar berikut ini:

Cara merakit 2 lnb

Gambar diatas menggunakan switch 22k inside, jadi switchnya tidak kelihatan karena ada didalam lnb.

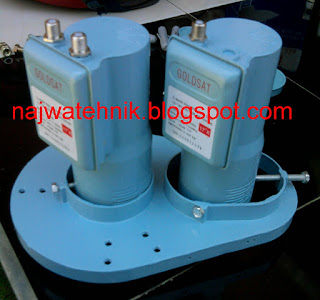

Kemudian kedua lnb dimasukkan pada lubang scalaring dan kencangkanlah bautnya.

Cara merakit 2 lnb

Pada gambar diatas, lnb sebelah kiri untuk satelit palapa dan lnb sebelah kanan utuk satelit telkom 4. Cara mengencangkan baut sebaiknya dengan posisi terbalik dan tutup lnb dibuka agar lebih mudah dalam penyearahan polaritas horisontal.

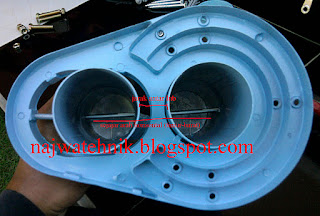

Bantalan jarum horisontal dibuat searah antara dua lnb dan aturlah jarak antar lnb sesuai dish anda seperti gambar dibawah ini:

Cara merakit 2 lnb

Berhubung jarak antar lnb berbeda-beda tergantung dish yang digunakan, maka tidak saya sebut dalam artikel ini. Untuk pembaca yang kesulitan mengenai jarak antar lnb, bisa bertanya langsung melalui kolom komentar. Atau bisa juga baca: Jarak 2 Lnb Palapa d dan Telkom 4

Sebagai contoh, utuk jarak lnb dengan dish venus al7210 new, dimana panjang fokus dish ini adalah sekitar 90cm, maka jarak lnb untuk satelit palapa dan telkom adalah sekitar 3,4 cm.

Selanjutnya buatlah bibir lnb menjorok kebawah dari scalaring kira-kira 1 cm atau lebih sedikit seperti gambar dibawah ini:

Cara merakit 2 lnb


Ini dimaksudkan agar lnb tidak menjadi tumpuan kerucut sinyal dari ring. Dengan lnb di pasang menjorok kebawah maka lnb akan menerima fokus bebas dan akan tetap mampu menerima sinyal dengan baik walaupun kualitas dish kurang baik.

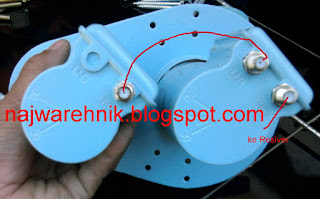

Selanjutnya pasang kabel konektor dari lnb yang ada switch nya ke lnb yang tidak ada switchnya. Pada lnb yang ada switchnya, disitu ada dua buah out. Out satu ada tulisan lnb, out ini yang dihubungkan ke lnb yang out nya satu, sedangkan out satunya ada tulisan rcv, out ini yang nantinya dihubungkan ke receiver..

Setelah itu perakitan 2 lnb pada dudukan sudah selesai dan siap dipasang pada stik/tiang fokus dish

Cara Merakit 2 lnb untuk Palapa D dan Telkom 4

Cara Merakit 2 lnb untuk Palapa D dan Telkom 4

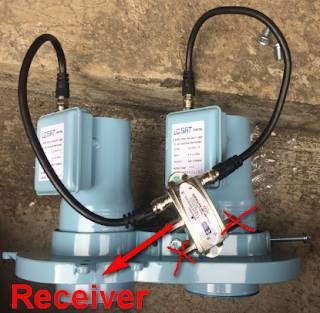

Gambar diatas adala gambar penyambungak kabel ke receiver. Yang atas dengan switch 22 inside dan gambar bawah menggunakan switch 4x1. Dan kemudian tracking siap dilakukan.


Demikianlah cara merakit 2 lnb menurut pengalaman saya. Semoga bisa bermanfaat bagi para pembaca. *salam sukses*

50 Komentar untuk "Cara Merakit 2 lnb untuk Palapa D dan Telkom 4"

  1. Semoga dengan Ilmu anda dapet pahala dari allah subhana watahala....? sehat dan dapet rizki banyak amiiiin...

    BalasHapus
  2. Mas tolong dikasih detailnya,saya pakai kasa yg 6feet
    2 lnb,scalar ringnya persis gmbr diatas.
    *Yg mana lnb yg untuk palapa dan mana yg telkom
    *Jarak antar lnb itu brp centi?
    *Kedalaman lnb nya ditempatkan pada posisi strip angka
    brp?
    *Fokusnya pada lnb yg mana,Palapa apa telkom
    *Tiang lnb saya pakek yg tripot/3 tiang,bautnya ditan
    cap pada lobang baut pd scalar ring sebelah mana,yg
    dipingir apa yg sebelah dalam

    BalasHapus
  3. *untuk 2 lnb yang palapa sebaiknya yang pada posisi fokus. (palapa sebelah barat dan telkom sebelah timur.
    *kalau dish ukuran 6ft biasanya panjang stik -+75cm, jarak lnb nya 2cm.
    *kedalaman lnb 1-2cm dari scalaring. coba saja yg paling maksimal sinyalnya cz stik 3 gak bisa dinaik turunin.
    *bautnya ditancapin pada lobang dalam dan pinggir (kan biasanya ada dua lobang pada stiknya.

    BalasHapus
    Balasan
    1. mas saya ada parabola sama seperti diatas,bisa ga kalau diparalel 2 receiver ?

      Hapus
    2. bisa, lnb nya diganti dengan lnb 2r

      Hapus
  4. Mas saya sudah pnya LNB sperti diatas...penerimaan bagus..yg saya tanyakan bisa gak ditambah lagi LNB yang sama untuk 2 reciver?? mohon bantuan, trim's

    BalasHapus
  5. kan saya pakai 4 lnb dalam satu parabola dengan 1 reciver,terus mau nambah reciver 1 lagi mas,terus mau pakai satelit telkom sama palapa bagaimana caranya,dan mohon gambarnya di publikasikan ya..terima kasih..

    BalasHapus
    Balasan
    1. tambah multi switch 4x2 1pcs or 4x1 2pcs..

      Hapus
  6. ada perhitungan nya g untuk mengetahui jarak antara kedua LNB tersebut?

    BalasHapus
    Balasan
    1. kl saya gak pake rumus, cuma berdasarkan hasil utak-atik dan pengalaman saja. misalkan panjang stik/fokus 92cm, maka jarak palapa-telkom 3,3cm, entak 6feet/7feet/8feet/..... jaraknya sama. karena besarnya dish tidak berpengaruh pada jarak antar lnb

      Hapus
  7. kang kalau utk lnb c band single dan ku band,yg fakusnya lnb c pd palapa ya,apakah caranya sama atau beda

    BalasHapus
  8. Mantep mas, bagi-bagi ilmunya

    BalasHapus
  9. mas minta penjelasan..yang sy tahu dari yg lain LNB nya dibolak balik masangnya. Mhn info. trimksh

    BalasHapus
    Balasan
    1. dibolak balik gimana? apakah mukanya lnb yg dibolak balik?

      itu sama saja yg penting posisi 0 drajat searah

      Hapus
  10. Komentar ini telah dihapus oleh pengarang.

    BalasHapus
    Balasan
    1. sebaiknya ditutup saja. itu bisa berfungsi sebagai penutup dari sarang serangga. yang paling parah kl gak ditutup, bisa ada sarang lebah yg rumahnya dari tanah, maka sinyal akan hilang.

      Hapus
  11. pas banget,..infonya jelas,...trim

    BalasHapus
  12. gan kalo breketnya yang pake 2 lbng baut brapa jaraknya

    BalasHapus
  13. Lnb 1 dan2 posisinya hrs tegak lurus semua gan

    BalasHapus
  14. Makasih mas udah mau berbagi

    BalasHapus
  15. Mas,,mohon bantuannya,,sy pemula,,apa saja yg harus disiapkan untuk membuat parabola,,tolong ya..trimakasih

    BalasHapus
    Balasan
    1. Kl membuat kayaknya gak bisa, beli saja terus kita tinggal merakitnya.

      Dish (piringan, mounting, pipa tiang fokus) 1 paket
      Pipa penyanggan dish
      Lnb
      Kabel
      receiver.

      Hapus
  16. Mas mau tanya
    Siaran palapa dapet tapi yang telkom hilang

    BalasHapus
    Balasan
    1. Bisa diperjelas lagi pertanyaannya bro?

      pasang baru atau sudah diservis tapi telkom blm masuk atau lainnya.
      Kl servis telkom hilang bisa kesini: Merubah telkom 1 ke telkom 3s

      Hapus
  17. Maaf mau nanya gan,itu switch yg 4x1 yg 2 kan ga di pakai yak?..brti bisa ya kalo 2 lnb pakai 4x1.
    Soalnya saya punya dish dg 4 lnb mau di jadiin 2 aja. Yg 2 lnb lagi mau saya copot buat dish 1 lagi
    Thanks.

    BalasHapus
  18. Nanya gan, sinyal salah satu stasiun tv kuat tapi ngak pernah tetap selalu hoyang, tapi sinyal yg lain stabil, apa ini diakibatkan karena lnb?

    BalasHapus
    Balasan
    1. kayaknya bukan bro. kl chanel lain normal berarti lnb ok

      Hapus
  19. Mas kalau untuk parabola 9 feat berapa jarak palapa & telkom 3s beserta kedalamannya.

    BalasHapus
  20. gan, kalau lihat gambar diatas berarti kepala lnbnya menghadap kearah barat semua yah? atau kearah timur....

    BalasHapus
    Balasan
    1. Menghadapnya bisa timur atau barat sama saja. Silahkan baca:
      Menentukan 0 Derajat Lnb

      Hapus
  21. dishnya tetap digerakkan kearah timur yah kalau untuk mendapatkan telkom 3s dengan cara pemasangan lnb sejajar seperti gambar diatas atau tidak perlu lagi digerakkan dishnya tetap pada posisi yang lama

    BalasHapus
    Balasan
    1. Sejajar itu agar polaritas yg didapat maskimal. Posisi dish seperti biasa

      Hapus
  22. mas kenapa lnb ada dua tapi kok yang dapat chanel hanya telkom, palapa hanya chanel cina. Mohon solusinya

    BalasHapus
  23. Bang kalo pasang lnb menurut gambar pertama(switch inside)terus kabel yg buat kereceiver dicolok keswitch diseqc 4x1 dulu apa bisa? Baru beli 2lnb yg switch inside. Lnb lama nggak switch inside. Mau coba dipasang 4 lnb. Trims

    BalasHapus
  24. Gan mau tanya nih, saya pake 2 lnb dan parabola 10ft posisi ke barat buat lock chinasat 10 dan asiasat 7, anehnya dapatnya chinasat 10 lnb yg barat & asiasat7 lnb yg timur. Itu kenapa yah...? Bgitu juga buat asiasat 7 dan 5. Bukankah seharusnya chinasat yg timur dan asiasat yg barat gan...? Tks. Disecq 4x1 tiang fokus cangkul.

    BalasHapus
    Balasan
    1. Posisi satelit chinasat 10 di timur dan asiasat 7 di barat. Namun karena sinyal yang didapat adalah sinyal pantulan, maka lnb chinasat 10 di barat dan lnb asiasat 7 di timur

      Hapus
    2. Solusinya gmana gan.? Soalnya klo pantulan, sqnya kayanya kurang....,

      Hapus
    3. Ya tinggal dimaksimalkan saja, semua penerima sinyal satelit memang dapatnya pantulan dari dish

      Hapus
  25. mau tanya mas najwa tehnik
    saya ada garapan mindah parabola yg lama tidak dipakai, setelah selesai pindah tapi tidak bisa maksimal yg mnc grup gambar putus2 setelah parabola tak geser keselatan mnc grup bisa bagus tapi gantian indosiar yg gambarnya putus2 mohon solusinya mas? apa lnb lemah atau gmna

    BalasHapus
    Balasan
    1. Kok kaya gitu, di maksimalkan lagi. Bentuk dish mungkin sudah berubah

      Hapus
  26. Mau tanya gan, saya memakai parabola jaring 6 feet merknya kalo gk salah telkom, berapa jarak antar lnb yang tepat, siaran yg saya dpt gk bisa semua yg ada di telkom dan palapa, apa tempat kedua lnb di bolak balik sama saja? Makasi.

    BalasHapus
  27. Bisa gak bg,,, pakai 2 lnb tpi lnb nya gak ada colokan untuk ke recever nya, kedua lnb nya gak ada bg,,, trus alat apa yg harus saya beli bg...

    BalasHapus
  28. Bisa gak bg,,, pakai 2 lnb tpi lnb nya gak ada colokan untuk ke recever nya, kedua lnb nya gak ada bg,,, trus alat apa yg harus saya beli bg...

    BalasHapus
  29. Mau tanya mas kerja lnb untuk lock palapa D &telkom 4 silang ya..
    Sebenar nya saya sudah lock sih cuman bingung aj..
    Sedang kan palapa 113° sedangkan telkom 4 108°.
    Fokus di palapa D posisi dibarat kok nangkep nya ketimur..? Begitu sebalik nya..
    Mohon penjelasan nya

    BalasHapus
    Balasan
    1. Lnb menerima sinyal bukan langsung dari satelit melainkan sinyal pantulan dari dish. Posisi satelit palapa d sebelah timur dan telkom 4 sebelah barat. kalau dish diarahkan ke satelit palapa d, maka posisi lnb untuk satelit palapa d berada di titik fokus dish (lnb berada tepat diatas dish). Sinyal dari satelit telkom 4 datang dari barat, turun ke dish dan tentunya dipantulkan oleh dish ke sebelah timur. Alhasil lnb telkom 4 berada disebelah timur.

      Semoga bisa dipahami.

      Hapus
